设备原理

激光打标机的核心部件是主振功率放大（MOPA）、Q调制和高重频率脉冲掺镱光纤激光器，高可靠性的直流电源在专用控制卡的控制下驱动多模半导体激光器，多模半导体激光器发出的970±10nm的激光被耦合到加金属护套的5mm传输光纤中使掺镱双包层光纤中产生1.06微米波长的激光，激光再传输过程中不断被放大后扩束输出。扩束后的激光束投射到振镜扫描器上，通过计算机控制振镜快速转动及激光的开关，使激光束在X、Y方向扫射，通过F-θ透镜聚集形成几微米直径的光斑作用于加工工件上，使之表面瞬间烧蚀，汽化，最后在工件表面形成需要的各种图形符号。

性能特点

1、分体式结构，特备适合大工件多角度激光打标。

2、标刻作业结构简单、便携、架设调整与移动灵活，为铝型材、隔热条、塑胶管道、条带在线飞行打标量身定做。

3、标记清晰、精致、可永久保存。

4、免维护操作。

5、激光在光纤波里受振荡加大，损耗小，稳定性好，不受外界尘气和机械松动的影响，输出的激光光束稳定。

6、加工速度快，加工速度是传统激光打标机的2-3倍。

7、全风冷光纤激光器、无耗材、低维护、光电转化率高、功耗小（≤800W）、使用成本低。

8、环境适应能力强，可在震动、冲击、粉尘、湿度等环境下连续正常工作，易于实现与光纤的耦合，可实现远距离工作。

9、可进行条形码、二维码、文字图形、规则和不规则流水号等打标。

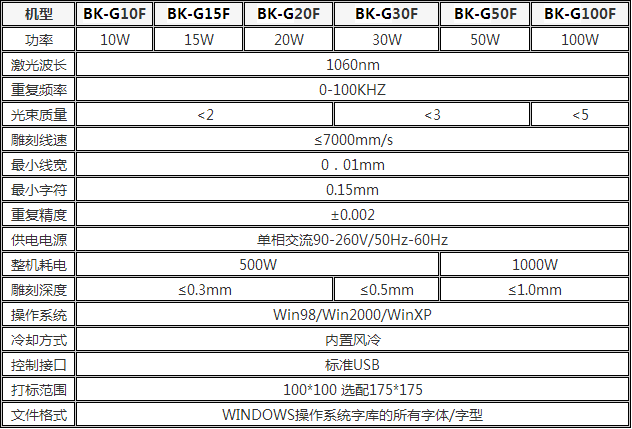

技术参数

系统组成：光纤激光发生器、集成控制系统（包含控制卡、权健、触摸屏显示器）、光电编码器、感应开关

选配：流水线装置

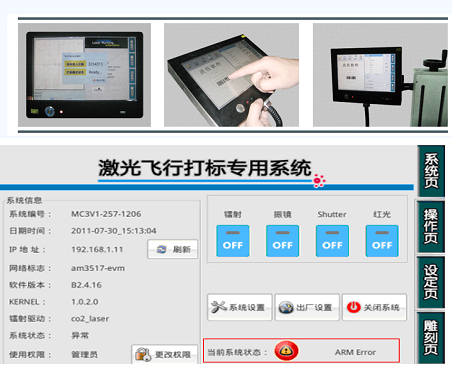

操作界面
